PE 復合土工膜接頭采用焊接接頭方法，接頭的抗拉強度遠低于復合基層材料的抗拉強度，不能滿足應用技術規(guī)范中基層材料強度不低于80％ 的技術要求。一方面，聚乙烯薄膜在焊接過程中被加熱熔化，薄膜變薄甚至老化，導致薄膜焊接的拉伸強度下降; 另一方面，為了滿足焊接的需要，將接頭處的薄膜與非織造布分離，縫焊縫合后，薄膜分離，拉伸時薄膜緊張松弛，薄膜布變形不同步，拉伸強度低。低強度節(jié)點成為復合土工膜防滲體系的薄弱環(huán)節(jié)。當復合土工膜在土體中進行防滲時，弱節(jié)點一方面降低了其對土體的整體加固效果，另一方面在懸浮狀態(tài)下，節(jié)點容易被水壓或土體變形破壞，從而降低了節(jié)點的整體防滲能力。從目前聚乙烯復合土工膜的推廣情況來看，0.2 mm ~ 0.3 mm 厚的聚乙烯復合土工膜占70％ 以上，其焊接方法不僅接頭強度低，而且現(xiàn)場焊接困難，質(zhì)量得不到保證。接頭附近的基層材料發(fā)生斷裂，接頭強度達到基層材料強度的80％ 以上，符合施工技術規(guī)范的要求。復合土工膜的施工可以采用焊接與粘接相結(jié)合的方法，但必須保證焊接質(zhì)量，不能有缺陷。

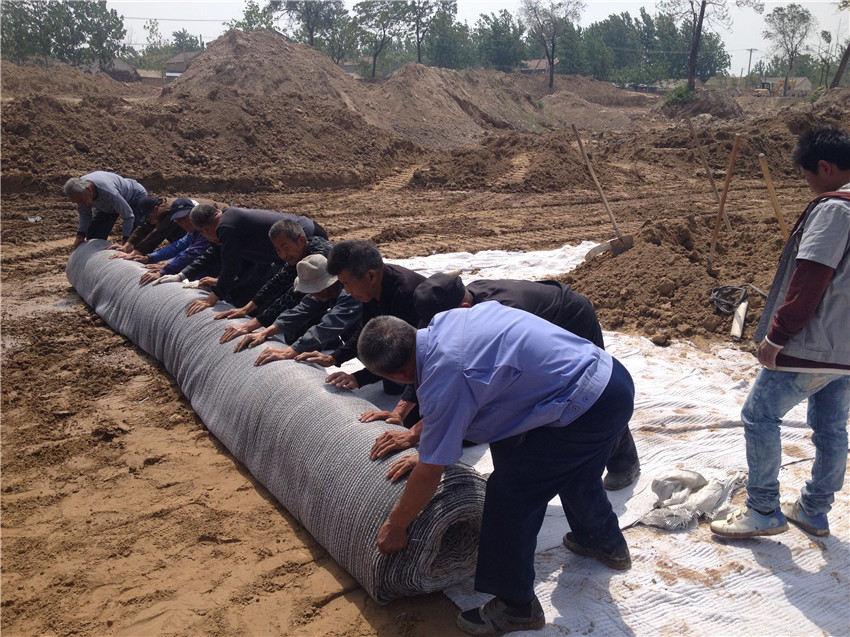

公司在中標水庫工程后，派出在復合土工膜施工方面有豐富經(jīng)驗的專業(yè)人員到現(xiàn)場負責鋪設工作，并根據(jù)設計和施工條件制定了一套施工質(zhì)量管理方法和操作程序，以建立和完善保證現(xiàn)場施工質(zhì)量的質(zhì)量保證體系，并派出技術和質(zhì)量檢驗現(xiàn)場負責人指導施工。水庫復合土工膜邊坡鋪設時，應自上而下進行軋制，每道防滑槽鋪設時應留有余量。大邊坡采用波浪松弛模式，剩余量為1.8％ ，以適應陡坡引起的土工膜重力，避免應力集中和人為破壞。復合土工膜施工的適宜氣候條件: 溫度高于5 °C，風低于4 °C，無雨雪。敷設時應考慮到朔州屬高寒地區(qū)，溫度變化較大，膠膜的膨脹變形控制在1.2％ 以內(nèi)。復合土工膜鋪設與混凝土進出水池混凝土及波浪墻之間的聯(lián)系。當池內(nèi)外混凝土與土工膜連接時，在混凝土管線上設置錨桿，在混凝土與土工膜之間增加橡膠止水帶，然后將鋼板與混凝土預留的錨桿連接。已經(jīng)有一年沒有泄漏了。當復合土工膜最終密封時，應留有一個特殊的出風口，以確保它粘貼在地基和地基之間。
魯公網(wǎng)安備37140302000137號
