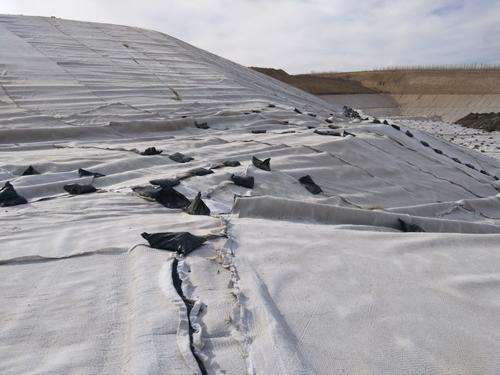

復(fù)合土工膜規(guī)格的選擇根據(jù)設(shè)計(jì)要求，壩坡防滲層采用規(guī)格為200g/0.5?mm/200g?的針刺短纖維聚酯雙布一膜（PE?膜）?，寬度為4m。復(fù)合土工膜鋪設(shè)施工過程中，在大壩邊坡清潔度、平整度質(zhì)量驗(yàn)收合格后，相關(guān)操作人員需用 C25混凝土回填、錨固，齒槽截面寬度為1.5 m，高度為0.5 m。壩頂錨固于波浪墻底部，保證土模長(zhǎng)度的適宜性，并在溝槽內(nèi)回填混凝土; 在壩體與山體兩側(cè)開挖的交叉處，對(duì)底寬1.0 m、頂寬2.0 m、溝深1.0 m 的一段進(jìn)行土工膜錨固，然后將土和粘土夯實(shí)。復(fù)合土工膜敷設(shè)的注意事項(xiàng)大壩敷設(shè)時(shí)，可在空氣濕度較低的天氣條件下施工，以保證拼接順利，提高施工效率。采用波浪式鋪設(shè)方式，注意隔板與隔板之間的松弛，盡量保證隔板與斜面的配合，避免出現(xiàn)折疊現(xiàn)象。同時(shí)，施工人員在鋪設(shè)過程中，一定要注意鞋子的選擇，避免出現(xiàn)膜破損的現(xiàn)象。復(fù)合土工膜的拼接本工程采用兩種布膜復(fù)合土工膜，復(fù)合土工膜的連接分為兩個(gè)步驟，即非織造布的縫合，中間 PE 膜的連接。無紡布縫紉采用手持式縫紉機(jī)和尼龍線縫制，搭接寬度為10厘米。聚乙烯薄膜采用焊接工藝連接，焊接工具采用自動(dòng)溫控。
在不同濕度條件下，土工織物的抗拉強(qiáng)度在一定范圍內(nèi)變化，沒有一定的規(guī)律性，二者之間的關(guān)系不明顯。因此，短期濕度變化對(duì)短纖維針刺非織造布的拉伸強(qiáng)度沒有實(shí)質(zhì)性的影響，或者短期濕度變化對(duì)短纖維針刺非織造布拉伸強(qiáng)度的影響小于土工布材料均勻性的影響。其原因是短纖維針刺非織造土工布是由滌綸絲和其他高分子材料組成。一般來說，這種土工織物具有很強(qiáng)的保水性，但是滌綸絲本身不具有吸水性能，所以水只能填補(bǔ)滌綸絲之間的空隙，這對(duì)滌綸絲的組成和力學(xué)性能影響很小。通過對(duì)試驗(yàn)數(shù)據(jù)的分析，發(fā)現(xiàn)溫度對(duì)短纖維針刺非織造土工布拉伸性能的影響較為敏感。當(dāng)溫度從0 ° C 到60 ° C 時(shí)，材料的縱向拉伸強(qiáng)度線性下降2.50 kN/m，變化率達(dá)到標(biāo)準(zhǔn)試驗(yàn)環(huán)境的12.4％ 。每10 °C 的平均強(qiáng)度變化率為2.1％ ，反映了滌綸絲的熱塑性。雖然50mm 窄帶法可以用于《土工合成材料試驗(yàn)規(guī)程》等標(biāo)準(zhǔn)的拉伸試驗(yàn)，但由于試驗(yàn)結(jié)果與實(shí)際工程情況有較大偏差，試樣在拉伸試驗(yàn)過程中出現(xiàn)頸縮現(xiàn)象，試樣越窄，頸縮程度越嚴(yán)重，試樣在拉伸試驗(yàn)過程中受到的橫向剪切力越大，試樣損壞的可能性越大。它的力量越弱。在土工織物拉伸過程中，伴隨著松弛現(xiàn)象的出現(xiàn)，拉伸速度越快，松弛時(shí)間越短。
魯公網(wǎng)安備37140302000137號(hào)
